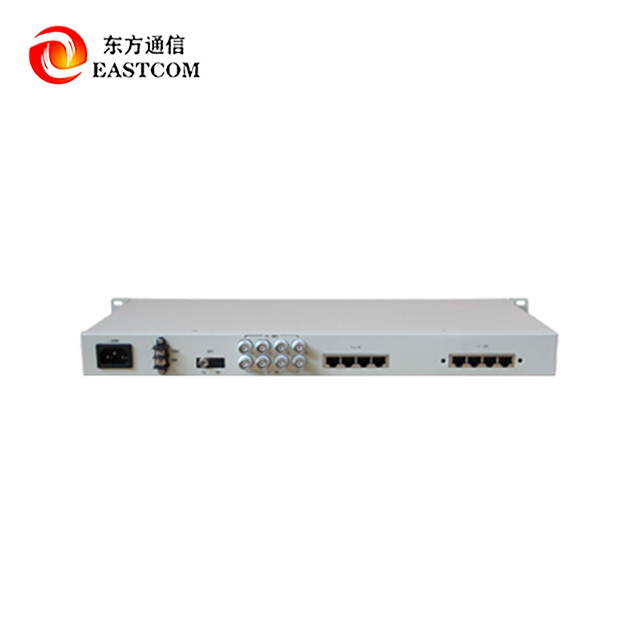

OTS-MSG جهاز الإرسال والاستقبال البصري متعدد الخدمات

ميزة المنتج

• نقل متكامل متعدد الخدمات

يدعم النقل المتزامن لخدمات الاتصالات المتعددة مثل Gigabit Ethernet وواجهة E1 والإشارة الصوتية FXS/FXO على ألياف ضوئية واحدة، مما يحسن بشكل كبير معدل استخدام موارد الألياف الضوئية.

• تصميم عالي الثبات

اعتماد معايير التصميم الصناعية، فهو يتمتع بقدرة قوية على مقاومة التداخل ومناسب للتشغيل طويل الأمد في البيئات القاسية لضمان اتصال مستقر وغير منقطع.

• هيكل وحدات، تكوين مرن

يمكن تكوين وحدة الخدمة بمرونة وفقًا لاحتياجات العملاء، وتدعم الصيانة السريعة، كما أنها سهلة النشر والتوسيع.

التوصيل والتشغيل، سهل التركيب

يدعم التوصيل والتشغيل والإدارة عن بعد، ويقلل من تكاليف التشغيل والصيانة، ويحسن كفاءة التثبيت.

• حل فعال من حيث التكلفة

ويمكن تحقيق الوصول الموحد إلى خدمات متعددة دون مد ألياف ضوئية متعددة، مما يقلل من تكاليف البناء والتشغيل.

المعلمات التقنية

◆ واجهة بصرية

• الطول الموجي: الوضع الفردي 1310 نانومتر/1550 نانومتر/1490 نانومتر، الوضع المتعدد 850 نانومتر/1310 نانومتر

• ترميز الخط البصري: mBnB

• معدل الخط البصري: 1.25 جيجابايت/ثانية

• الواجهة البصرية: SC/FC/LC

• مسافة الإرسال: 0-120 كيلومتر

◆ منفذ جيجابت إيثرنت

• يوفر 4 منافذ جيجابت إيثرنت

• يدعم 10 م/100 م/1000 م، كامل/نصف تكيف مزدوج

• البروتوكول: يدعم IEEE 802.3ab

• 4 منافذ إيثرنت تدعم العزل المنطقي

• يدعم نقل إطار 802.1Q VLAN

• معدل النقل: 1000 ميجا، 4 منافذ إيثرنت تشترك في عرض النطاق الترددي 100 ميجا

• الواجهة المادية: RJ45

◆ واجهة E1

• يوفر 4 قنوات E1

• المعاوقة 75 أوم/120 أوم اختيارية، كود HDB3، بما يتماشى مع توصيات ITU-T G.703

• الواجهة المادية: BNC (RJ45)

◆ واجهة FXS/FXO

• يوفر 32 واجهة FXS/FXO

• يدعم معرف المتصل

• المعاوقة: 200 أوم + 680 أوم||0.1 ميكرو فاراد (FXO)، 200 أوم + 560 أوم||0.1 ميكرو فاراد (FXS)

• خصائص التردد: 300～ 3400 هرتز (-0.6～+3dB)

• الواجهة المادية: RJ45

◆ الهيكل الميكانيكي

• 19 بوصة 1U

◆ ظروف العمل

• جهد مصدر الطاقة: 100 فولت ~ 265 فولت (تيار متردد)

• -36 فولت ~ -72 فولت (تيار مستمر)

• استهلاك الطاقة: أقل من 25 واط

• درجة حرارة العمل: -10 درجة مئوية ~ +50 درجة مئوية

استخدامات المنتج

• تكامل نظام الاتصالات المؤسسية

يتم نقل الإشارات الصوتية والبيانات والفيديو بين المقر الرئيسي للشركة والفروع من خلال ألياف ضوئية أحادية النواة لتحقيق منصة اتصالات فعالة وموحدة.

• مدينة آمنة ونظام نقل ذكي

يتم نقل المراقبة بالفيديو والاتصال الداخلي الصوتي وبيانات الشبكة في أنظمة المراقبة الحضرية وإدارة حركة المرور على الطرق لتحسين كفاءة تشغيل النظام وأمنه.

• الأتمتة الصناعية والتحكم عن بعد

يتم تطبيقه على جمع البيانات والتحكم عن بعد ونقل الصوت وما إلى ذلك بين المصانع لتحقيق اتصال صناعي ذكي مع تكامل متعدد الأعمال.

• اتصالات صناعة الطاقة والطاقة

يستخدم في أنظمة SCADA والإدارة عن بعد وإرسال الاتصالات الصوتية في سيناريوهات مثل المحطات الفرعية ومزارع الرياح لتحسين مستوى ذكاء أنظمة الطاقة.

• نظام شبكة الإذاعة والتلفزيون والحرم الجامعي

دعم النقل الموحد للصوت والبيانات والفيديو في شبكات الحرم الجامعي أو أنظمة الراديو والتلفزيون.

التعليمات

س1: ما هي أقصى مسافة إرسال تدعمها المحطة الضوئية متعددة الخدمات OTS-MSG؟

ج: اعتمادًا على نوع الوحدة الضوئية وجودة الألياف الضوئية، فإن الحد الأقصى لمسافة الإرسال المدعومة هو 20 كم، 40 كم، أو حتى 80 كم، والتي يمكن تخصيصها وفقًا لمتطلبات المشروع الفعلية.

س2: هل يدعم الجهاز واجهة E1 القياسية للاتصالات؟

ج: نعم، الجهاز متوافق تمامًا مع معيار ITU-T G.703، ويدعم واجهة E1 من فئة الاتصالات، ويمكنه الاتصال بسلاسة بنظام الاتصالات الحالي.

Q3: هل يدعم نقل الألياف المفردة؟

ج: إنه يدعم أوضاع النقل ثنائية الاتجاه أحادية الألياف (BIDI) وثنائية الألياف ثنائية الاتجاه، والتي يمكن تهيئتها بمرونة وفقًا لهيكل الشبكة.

س 4: هل يمكن إدارتها عن بعد عبر الويب أو SNMP؟

ج: نعم، من خلال واجهة إدارة الشبكة المضمنة، يمكن تحقيق الوصول إلى متصفح الويب والإدارة والمراقبة المركزية عن بعد لبروتوكول SNMP.

س5: ما هو الفرق بين وحدات FXS و FXO؟ كيف تختار؟

ج: يتم استخدام FXS لتوصيل محطات الهاتف العادية، ويتم استخدام FXO لتوصيل مفاتيح الهاتف (PBX). يمكنك تحديد الوحدة المقابلة بمرونة وفقًا لمتطلبات الاتصال في الموقع.

س6: ما هي طرق تزويد الطاقة للمعدات؟

ج: إنه يدعم طرق إمداد الطاقة المتعددة مثل AC220V أو DC-48V أو DC+24V، والتي يمكن أن تتكيف مع متطلبات الطاقة لبيئات التطبيقات المختلفة.
