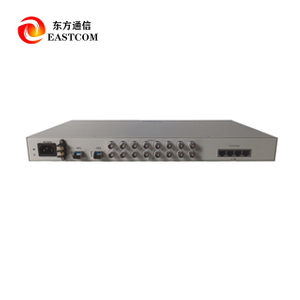

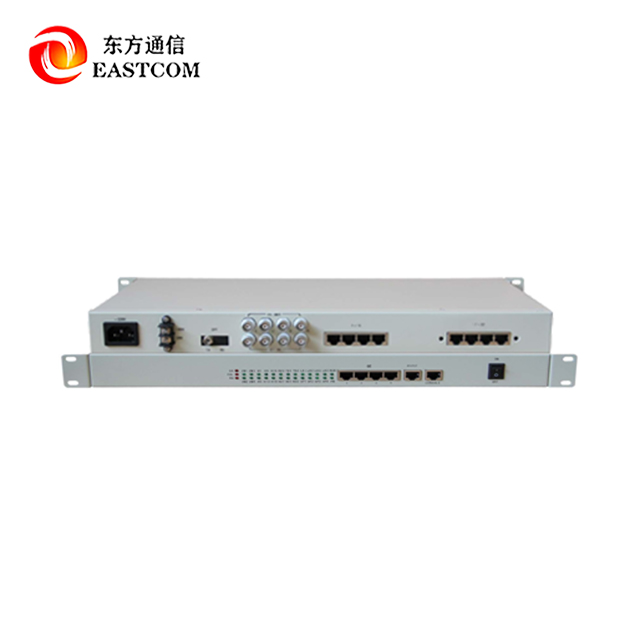

Émetteur-récepteur optique multiservice OTS-MSG

Avantage du produit

• Transmission intégrée multiservice

Prend en charge la transmission synchrone de plusieurs services de communication tels que Gigabit Ethernet, interface E1, signal vocal FXS/FXO sur une fibre optique, améliorant considérablement le taux d'utilisation des ressources de fibre optique.

• Conception à haute stabilité

Adoptant des normes de conception de qualité industrielle, il possède une forte capacité anti-interférence et convient à un fonctionnement à long terme dans des environnements difficiles pour garantir une communication stable et ininterrompue.

• Structure modulaire, configuration flexible

Le module de service peut être configuré de manière flexible en fonction des besoins du client, prend en charge la maintenance à chaud et est facile à déployer et à développer.

Plug and play, installation facile

Prend en charge le plug and play et la gestion à distance, réduit les coûts d'exploitation et de maintenance et améliore l'efficacité de l'installation.

• Solution rentable

Un accès unifié à plusieurs services peut être obtenu sans poser plusieurs fibres optiques, ce qui réduit les coûts de construction et d'exploitation.

Paramètres techniques

◆ Interface optique

• Longueur d'onde : monomode 1310 nm/1550 nm/1490 nm, multimode 850 nm/1310 nm

• Codage de ligne optique : mBnB

• Débit de ligne optique : 1,25 Gb/S

• Interface optique : SC/FC/LC

• Distance de transmission : 0 à 120 kilomètres

◆ Port Ethernet Gigabit

• Fournit 4 ports Ethernet Gigabit

• Prend en charge 10 M/100 M/1 000 M, adaptatif full/half duplex

• Protocole : prend en charge IEEE 802.3ab

• 4 ports Ethernet prennent en charge l'isolation logique

• Prend en charge la transmission de trames VLAN 802.1Q

• Taux de transmission : 1 000 M, 4 ports Ethernet partagent une bande passante de 100 M

• Interface physique : RJ45

◆Interface E1

• Fournit 4 canaux E1

• Impédance 75Ω/120Ω en option, code HDB3, conforme aux recommandations ITU-T G.703

• Interface physique : BNC (RJ45)

◆ Interface FXS/FXO

• Fournit 32 interfaces FXS/FXO

• Prend en charge l'identification de l'appelant

• Impédance : 200Ω+680Ω||0,1μF (FXO), 200Ω+560Ω||0,1μF (FXS)

• Caractéristiques de fréquence : 300～ 3400Hz (-0,6～+3dB)

• Interface physique : RJ45

◆ Structure mécanique

• 19 pouces 1U

◆ Conditions de travail

• Tension d'alimentation : 100 V ~ 265 V (AC)

• -36 V ~ -72 V (CC)

• Consommation électrique : moins de 25 W

• Température de fonctionnement : -10°C ~ +50°C

Utilisations du produit

• Intégration du système de communication d'entreprise

Les signaux voix, données et vidéo sont transmis entre le siège social et les succursales via une fibre optique monocœur pour obtenir une plate-forme de communication efficace et unifiée.

• Ville sûre et système de transport intelligent

La vidéosurveillance, l'interphone vocal et les données du réseau sont transmises dans les systèmes de surveillance urbaine et de gestion du trafic routier pour améliorer l'efficacité et la sécurité du fonctionnement du système.

• Automatisation industrielle et télécommande

Appliqué à la collecte de données, au contrôle à distance, à la transmission vocale, etc. entre les usines pour réaliser une communication industrielle intelligente avec une intégration multi-entreprises.

• Communication pour l'industrie de l'énergie et de l'énergie

Utilisé dans les systèmes SCADA, la gestion à distance et les communications de répartition vocale dans des scénarios tels que les sous-stations et les parcs éoliens pour améliorer le niveau d'intelligence des systèmes énergétiques.

• Système de radio, de télévision et de réseau de campus

Prend en charge la transmission unifiée de la voix, des données et de la vidéo dans les réseaux de campus ou les systèmes de radio et de télévision.

FAQ

Q1 : Quelle est la distance de transmission maximale prise en charge par le terminal optique multiservice OTS-MSG ?

R : Selon le type de module optique et la qualité de la fibre optique, la distance de transmission maximale prise en charge est de 20 km, 40 km ou même 80 km, qui peut être personnalisée en fonction des exigences réelles du projet.

Q2 : L'appareil prend-il en charge l'interface E1 de la norme de télécommunication ?

R : Oui, l'appareil est entièrement compatible avec la norme ITU-T G.703, prend en charge l'interface E1 de qualité télécommunication et peut se connecter de manière transparente au système de communication existant.

Q3 : prend-il en charge la transmission à fibre unique ?

R : Il prend en charge les modes de transmission bidirectionnelle à fibre unique (BIDI) et bidirectionnelle à double fibre, qui peuvent être configurés de manière flexible en fonction de la structure du réseau.

Q4 : Peut-il être géré à distance via Web ou SNMP ?

R : Oui, grâce à l'interface de gestion de réseau intégrée, l'accès au navigateur Web et la gestion et la surveillance centralisées à distance du protocole SNMP peuvent être réalisés.

Q5 : Quelle est la différence entre les modules FXS et FXO ? Comment choisir ?

R : FXS est utilisé pour connecter des terminaux téléphoniques ordinaires et FXO est utilisé pour connecter des commutateurs téléphoniques (PBX). Vous pouvez sélectionner de manière flexible le module correspondant en fonction des exigences de connexion sur site.

Q6 : Quelles sont les méthodes d’alimentation électrique de l’équipement ?

R : Il prend en charge plusieurs méthodes d'alimentation telles que AC220V, DC-48V ou DC+24V, qui peuvent s'adapter aux exigences d'alimentation de différents environnements d'application.
