Vous êtes-vous déjà demandé comment les données voyagent sous forme de lumière à travers les câbles à fibres optiques ? Les modules optiques sont le secret. Ils convertissent les signaux électriques en signaux optiques, permettant une communication à haut débit. Dans cet article, vous découvrirez leurs composants internes et leur rôle dans les réseaux de fibre optique.
Les modules optiques sont des dispositifs qui convertissent les signaux électriques en signaux optiques et vice versa. Cette conversion est essentielle pour la communication par fibre optique, où les données voyagent sous forme d'impulsions lumineuses à travers les fibres optiques. Le module agit comme un pont entre les appareils électroniques et le réseau optique.
À la base, un module optique effectue une conversion électro-optique. Côté transmission, il transforme les signaux électriques en signaux lumineux à l’aide d’une source lumineuse telle qu’une diode laser. Du côté réception, il reconvertit les signaux lumineux entrants en signaux électriques à l’aide de photodétecteurs. Cette conversion bidirectionnelle permet aux données de circuler efficacement sur de longues distances à des vitesses élevées.
Le processus commence lorsque le module reçoit un signal électrique provenant d'un appareil tel qu'un commutateur ou un routeur. La section émettrice à l'intérieur du module convertit ce signal électrique en un signal optique. Ce signal optique traverse ensuite le câble à fibre optique. À l'extrémité de réception, le module capture le signal lumineux et le reconvertit en signal électrique que l'appareil connecté doit traiter.
La conversion électro-optique implique plusieurs composants délicats travaillant ensemble :
● Source de lumière : généralement une diode laser ou une LED qui émet de la lumière représentant les données.
● Photodétecteur : reconvertit la lumière reçue en signal électrique.
● Interfaces optiques : assurent un couplage efficace entre le module et la fibre.
● Circuits de contrôle : gérez la qualité du signal, la température et les niveaux de puissance.
Ce processus de conversion permet aux modules optiques de prendre en charge des débits de données élevés et des communications longue distance avec un minimum de pertes et d'interférences. Comprendre le fonctionnement de ces modules est essentiel pour comprendre les principes fondamentaux des réseaux de fibre optique modernes.
Un module optique est composé de plusieurs composants internes clés qui fonctionnent ensemble pour permettre une transmission de données fiable et rapide sur des réseaux de fibre optique. Comprendre ces composants essentiels permet de comprendre comment les modules optiques jouent leur rôle essentiel dans les systèmes de communication modernes.
TOSA est responsable de la conversion des signaux électriques en signaux optiques pour la transmission. Il contient la diode laser, qui fait office de source de lumière, et d'autres éléments essentiels tels que la photodiode du moniteur, l'interface optique et le boîtier. La diode laser peut être de deux types principaux :
● Edge Emitter Laser (EEL) : émet de la lumière à des longueurs d'onde de 1 310 nm ou 1 550 nm, adaptée aux liaisons longue distance à haut débit.
● Laser à cavité verticale et à émission de surface (VCSEL) : émet à 850 nm, généralement utilisé pour les applications à plus courte portée et à vitesse inférieure.
La conception du TOSA varie en fonction de l'application, avec des options de conditionnement telles que TO-CAN, Gold-BOX ou chip-on-chip (COC). Il comprend souvent une lentille de couplage pour concentrer la lumière dans la fibre et un isolateur pour empêcher la lumière réfléchie d'endommager le laser.
ROSA gère la réception des signaux optiques. Il reconvertit la lumière entrante en signaux électriques à l'aide d'une photodiode, telle qu'une PIN ou une photodiode à avalanche (APD). Le ROSA comprend :
● Photodiode : Détecte le signal optique entrant.
● Interface optique : guide la lumière sur la photodiode.
● Interface électrique : se connecte aux circuits du module.
Dans certains modules, ROSA peut intégrer des amplificateurs pour amplifier les signaux faibles. Il peut s'agir de préamplificateurs, qui convertissent le courant en tension et l'amplifient, ou de post-amplificateurs, qui préparent le signal pour le traitement numérique.
BOSA est utilisé dans les émetteurs-récepteurs bidirectionnels, prenant en charge la communication bidirectionnelle sur une seule fibre. Il combine les fonctions de TOSA et ROSA, intégrant des filtres de multiplexage par répartition en longueur d'onde (WDM). Cela permet différentes longueurs d'onde pour transmettre et recevoir des signaux au sein de la même fibre, réduisant ainsi les coûts d'infrastructure et simplifiant la conception du réseau.
Outre les principaux sous-ensembles optiques, plusieurs composants de support assurent un fonctionnement optimal :
● LDD (Laser Diode Driver) : fournit du courant à la diode laser, contrôlant sa puissance de sortie.
● CDR (Clock and Data Recovery) : extrait les informations de synchronisation des signaux reçus, garantissant ainsi l'intégrité des données.
● TIA (Trans-Impedance Amplifier) : convertit le signal de courant de la photodiode en tension.
● LA (amplificateur limiteur) : stabilise l'amplitude du signal pour un traitement cohérent.
● MCU (Micro-Controller Unit) : surveille les paramètres tels que la température, la tension et la puissance optique, facilitant ainsi la maintenance et les diagnostics.
La conception physique protège les composants internes et garantit un fonctionnement fiable :
● Connecteur et boîtier : Fournit des points de connexion mécaniques et une protection de l'environnement.
● Éléments de dissipation thermique : tels que les dissipateurs thermiques, maintiennent des températures stables.
● Interfaces de surveillance : permettent aux appareils externes de lire les données de performances et les fonctions du module de contrôle.
Le sous-ensemble optique émetteur, ou TOSA, est le cœur du côté transmission dans un module optique. Sa tâche principale est de transformer les signaux électriques en signaux optiques, qui transitent ensuite par des câbles à fibres optiques pour atteindre le récepteur.
Au cœur de TOSA se trouve la diode laser, la source de lumière qui génère le signal optique. Outre la diode laser, TOSA comprend :
● Monitor Photodiode (MPD) : ce petit capteur surveille la puissance de sortie du laser, garantissant sa stabilité.
● Interface optique : Il s'agit souvent d'un système de lentilles qui concentre le faisceau lumineux dans la fibre.
● Boîtier : Protège les pièces internes délicates, généralement en métal ou en plastique.
● Interface électrique : connecte la diode laser aux circuits du module.
Certains TOSA comprennent également des pièces supplémentaires telles que des isolateurs pour empêcher la lumière réfléchie d'endommager le laser et des refroidisseurs thermoélectriques (TEC) pour maintenir une température stable pour des performances optimales.
Deux principaux types de lasers sont utilisés dans TOSA :
● Edge Emitting Laser (EEL) : émet de la lumière depuis le bord de la puce semi-conductrice, généralement à des longueurs d'onde de 1 310 nm ou 1 550 nm. Ces lasers conviennent aux applications longue distance et à grande vitesse car ils offrent une puissance de sortie plus élevée et une meilleure efficacité de couplage.
● Laser à cavité verticale et à émission de surface (VCSEL) : émet de la lumière verticalement depuis la surface de la puce, généralement autour de 850 nm. Les VCSEL sont courants dans les réseaux à courte portée et à faible vitesse, comme dans les centres de données, en raison de leur coût inférieur et de leur conditionnement plus simple.
Les emballages TOSA varient pour répondre à différents besoins :
● TO-CAN : Un emballage en boîte métallique traditionnel offrant une bonne protection et une bonne dissipation de la chaleur.
● Gold-BOX : offre un blindage amélioré et est souvent utilisé dans les modules plus performants.
● Chip-on-Chip (COC) : intègre étroitement les puces laser et les pilotes, réduisant ainsi la taille et améliorant les performances.
● Chip-on-Board (COB) : monte les puces directement sur le circuit imprimé, économisant ainsi de l'espace et des coûts.
Dans les centres de données, certains TOSA omettent des composants tels que le TEC et les isolateurs pour réduire les coûts puisque l'environnement est contrôlé et les distances sont plus courtes.
Le sous-ensemble optique du récepteur, ou ROSA, joue un rôle crucial dans un module optique. Sa tâche principale est de reconvertir les signaux lumineux entrants en signaux électriques que l’appareil doit traiter. Cette conversion est essentielle pour recevoir des données en communication par fibre optique.
ROSA se compose principalement de :
● Photodiode : Le capteur central qui détecte la lumière. Il convertit le signal optique en courant électrique.
● Interface optique : guide efficacement la lumière entrante sur la photodiode. Cela peut inclure des lentilles ou des filtres.
● Interface électrique : connecte la sortie de la photodiode aux circuits internes du module.
Au-delà de ceux-ci, ROSA peut inclure des amplificateurs pour renforcer les signaux faibles. Deux types courants sont :
● Préamplificateurs : convertissent le petit courant de la photodiode en tension et l'amplifient.
● Post-amplificateurs : renforcez davantage le signal et préparez-le au traitement numérique.
Ces composants garantissent que le signal électrique est suffisamment fort et propre pour une récupération précise des données.
Deux photodétecteurs principaux apparaissent dans ROSA :
● Photodiode PIN : commune aux modules de courte et moyenne portée. Il offre une réponse rapide et une sensibilité modérée.
● Photodiode à avalanche (APD) : utilisée pour les applications à longue portée et à haute sensibilité. Les APD amplifient le signal en interne, ce qui les rend adaptés à la détection de signaux lumineux très faibles.
Le choix entre PIN et APD dépend de la distance de transmission et des exigences du système.
● Courte à moyenne portée : ROSA avec photodiodes PIN est utilisé dans les centres de données, les réseaux locaux (LAN) et les réseaux métropolitains. Ces environnements nécessitent une sensibilité et une rentabilité modérées.
● Longue portée : ROSA avec APD convient aux télécommunications longue distance et aux réseaux métropolitains (MAN). Sa sensibilité plus élevée permet de maintenir la qualité du signal sur de longues distances.
Par exemple, un module 10G SFP+ pour centres de données utilise généralement une photodiode PIN, tandis qu'un module 10G ER ou ZR pour longues distances intègre souvent un APD.

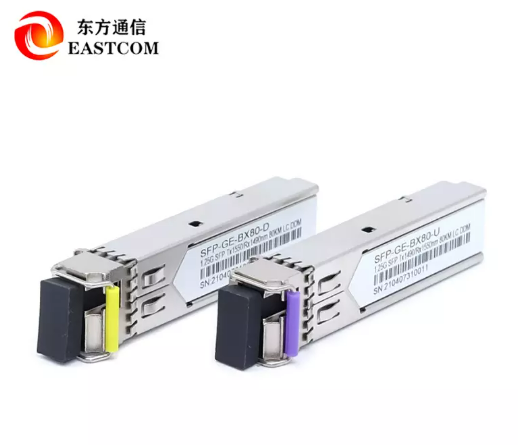

Comprendre le sous-ensemble optique bidirectionnel (BOSA) est essentiel pour comprendre les systèmes de communication optiques modernes. BOSA est un composant spécialisé conçu pour les émetteurs-récepteurs bidirectionnels, qui peuvent envoyer et recevoir des données sur une seule fibre. Cette fonctionnalité change la donne dans la conception des réseaux, offrant une plus grande efficacité et des coûts réduits.
Les modules à fibre optique traditionnels utilisent des composants distincts – TOSA (Transmitter Optical Sub-Assembly) et ROSA (Receiver Optical Sub-Assembly) – pour gérer le flux de données unidirectionnel. TOSA convertit les signaux électriques en lumière pour la transmission, tandis que ROSA fait l'inverse, reconvertissant la lumière entrante en signaux électriques. Ces composants sont généralement connectés à différentes fibres, permettant une communication unidirectionnelle.
BOSA combine ces fonctions en un seul module, permettant à la fois la transmission et la réception sur une seule fibre. Il utilise un filtre WDM (Wavelength Division Multiplexing) pour diviser les longueurs d'onde. Une longueur d'onde est dédiée à l'émission, l'autre à la réception. Cette configuration fait effectivement de la fibre une voie à double sens pour les données, simplifiant ainsi l'infrastructure.
La technologie WDM constitue l'épine dorsale des fonctionnalités de BOSA. Il attribue différentes longueurs d'onde pour transmettre et recevoir des signaux au sein de la même fibre. Par exemple, le BOSA pourrait utiliser une longueur d’onde de 1 310 nm pour la transmission et de 1 550 nm pour la réception. Le filtre WDM à l'intérieur du BOSA sépare ces signaux, empêchant ainsi la diaphonie.
Cette intégration permet aux ingénieurs réseau de déployer moins de fibres, économisant ainsi de l'espace et réduisant les coûts. Cela simplifie également l'installation et la maintenance car un module gère les deux sens. La conception de BOSA garantit une perte de signal et une diaphonie minimales, tout en maintenant une intégrité élevée des données.
L'utilisation de BOSA améliore l'efficacité du réseau de plusieurs manières :
● Coûts d'infrastructure réduits : moins de fibres nécessaires, ce qui réduit les dépenses en matériaux et en installation.
● Conception compacte : les modules plus petits permettent d'économiser de l'espace dans les centres de données et les armoires réseau.
● Gestion simplifiée : plus facile à mettre à niveau et à dépanner puisque moins de composants sont impliqués.
● Flexibilité améliorée : prend en charge diverses configurations de réseau, notamment les réseaux longue distance et métropolitains.
Imaginez un centre de données devant connecter plusieurs serveurs. Grâce aux modules BOSA, ils peuvent faire fonctionner une seule fibre entre les commutateurs, transmettant et recevant des données simultanément. Cette configuration réduit l'encombrement du câblage et réduit considérablement les coûts.
De même, les fournisseurs de télécommunications utilisent BOSA dans les réseaux métropolitains pour fournir un accès Internet haut débit aux zones urbaines. L'approche bidirectionnelle permet un déploiement plus rapide et des mises à niveau plus faciles.
En plus des sous-ensembles optiques principaux tels que TOSA, ROSA et BOSA, plusieurs composants internes sont cruciaux pour les performances optimales des modules optiques. Ces composants aident à réguler, amplifier et surveiller les signaux, garantissant ainsi l'intégrité des données et la fiabilité des appareils.
Le LDD est vital pour contrôler le fonctionnement de la diode laser. Il fournit un courant précis au laser, convertissant les signaux du circuit d'horloge et de récupération de données (CDR) en signaux de modulation qui pilotent le laser. Différents types de laser, tels que ceux des modules à courte portée, nécessitent des puces LDD spécifiques pour correspondre à leurs caractéristiques électriques. Une sélection appropriée du LDD a un impact sur la stabilité de la puissance de sortie du laser et sur les performances globales du module.
Le CDR joue un rôle clé dans les modules optiques à grande vitesse. Il extrait les informations de synchronisation des signaux entrants, garantissant ainsi une récupération précise des données. CDR stabilise également le signal en alignant les données reçues avec l'horloge transmise. Les modules tels que 10G SFP+ ER ou ZR s'appuient fortement sur le CDR pour maintenir une intégrité élevée des données sur de longues distances. Il garantit essentiellement que les données reçues correspondent à celles envoyées, malgré le bruit de transmission ou les variations temporelles.
TIA est situé à l'avant du photodétecteur dans le module optique. Son travail consiste à convertir le petit courant généré par la photodiode en un signal de tension utilisable. Le courant provenant de la photodiode pouvant être très faible, TIA l'amplifie, rendant le signal suffisamment fort pour un traitement ultérieur. Sans TIA, les signaux électriques seraient trop faibles pour être interprétés avec précision, notamment dans les communications longue distance.
La sortie de TIA varie en fonction de la puissance optique reçue. LA standardise cela en convertissant les signaux fluctuants en une tension constante et stable. Il garantit que les circuits suivants, comme le CDR, reçoivent des signaux d'amplitude uniforme. Dans les modules à grande vitesse, LA s'intègre souvent à TIA ou CDR, rationalisant la chaîne de traitement du signal et améliorant la fiabilité globale.
Le MCU agit comme le cerveau du module optique. Il exécute un logiciel qui surveille les paramètres clés tels que la température, la tension d'alimentation, le courant de polarisation et la puissance optique. Ces données en temps réel permettent de détecter rapidement les problèmes, facilitant ainsi la maintenance et le dépannage. Le MCU gère également des fonctions telles que la surveillance de diagnostic numérique (DDM), qui fournit des informations précieuses sur l'état du module, garantissant ainsi un fonctionnement stable du réseau.
La conception mécanique et l'emballage d'un module optique sont cruciaux pour protéger ses composants internes délicats et garantir des performances fiables et durables. Ces aspects contribuent également à maintenir la qualité du signal et la stabilité du module dans diverses conditions de fonctionnement.
Le connecteur sert d'interface physique entre le module optique et le câble à fibre optique externe. Il doit fournir un alignement précis pour coupler efficacement la lumière entre le module et la fibre. Les types de connecteurs courants incluent LC, SC et MPO, choisis en fonction de l'application et du type de fibre.
Le boîtier de protection renferme toutes les pièces internes, les protégeant de la poussière, de l'humidité, des chocs mécaniques et des interférences électromagnétiques. Généralement fabriqué en métal ou en plastique de haute qualité, le boîtier fournit également un support structurel, garantissant que le module s'intègre en toute sécurité dans les périphériques réseau tels que les commutateurs ou les routeurs.
Les modules optiques génèrent de la chaleur pendant leur fonctionnement, notamment ceux utilisant des diodes laser et des amplificateurs. Une chaleur excessive peut dégrader les performances ou endommager les composants. Pour lutter contre cela, les modules incluent des fonctionnalités de dissipation thermique telles que :
● Dissipateurs thermiques : ailettes ou plaques métalliques fixées au boîtier pour augmenter la surface de dégagement de chaleur.
● Refroidisseurs thermoélectriques (TEC) : appareils qui régulent activement la température en évacuant la chaleur des composants sensibles comme les diodes laser.
● Matériaux d'interface thermique : composés qui améliorent le transfert de chaleur entre les composants et les dissipateurs thermiques.
Le maintien de températures stables garantit une puissance de sortie optique et une intégrité du signal constantes, évitant ainsi toute dérive ou panne.
Les modules optiques modernes intègrent souvent des circuits de surveillance qui suivent les paramètres clés :
● Température
● Tension d'alimentation
● Courant de polarisation laser
● Puissance optique transmise et reçue
Ces données sont accessibles via des interfaces de surveillance de diagnostic numérique (DDM) ou de surveillance optique numérique (DOM). Ces interfaces permettent aux administrateurs réseau de vérifier à distance l'état des modules, permettant une maintenance proactive et un dépannage rapide.
De plus, des circuits d'interface assurent des connexions électriques entre les composants optiques et le système hôte. Ils gèrent le conditionnement des signaux, la gestion de l'alimentation et les protocoles de communication requis pour le contrôle des modules et l'échange de données.
Les modules optiques sont essentiels pour convertir les signaux électriques en signaux optiques pour la communication par fibre optique. Les composants clés incluent TOSA, ROSA et BOSA, qui gèrent la transmission, la réception et la communication bidirectionnelle. La compréhension de ces composants garantit un flux de données efficace et des performances réseau. À mesure que la technologie progresse, les modules optiques continueront d’évoluer, offrant des vitesses plus rapides et une plus grande efficacité. Des entreprises comme EASTCOM propose des solutions innovantes, améliorant la fiabilité et les performances du réseau. Leurs produits offrent des avantages uniques, prenant en charge la transmission de données à haut débit et une infrastructure réseau robuste.
R : Un module optique est un dispositif qui convertit les signaux électriques en signaux optiques et vice versa, facilitant ainsi la transmission de données sur les réseaux à fibre optique.
R : Un module optique fonctionne en utilisant une source de lumière pour convertir les signaux électriques en signaux optiques pour la transmission et un photodétecteur pour reconvertir les signaux optiques reçus en signaux électriques.
R : Les modules optiques sont cruciaux car ils permettent une transmission de données à haut débit et longue distance avec une perte minimale, essentielle pour les réseaux de fibre optique modernes.
R : Les principaux composants comprennent le sous-ensemble optique émetteur (TOSA), le sous-ensemble optique récepteur (ROSA) et le sous-ensemble optique bidirectionnel (BOSA).
R : TOSA convertit les signaux électriques en signaux optiques pour la transmission, tandis que ROSA reconvertit les signaux optiques reçus en signaux électriques pour le traitement.
